Делаем геотермальное отопление своим руками: описание работы насосов, основные характеристики и отзывы владельцев

Делаем геотермальное отопление своим руками: описание работы насосов, основные характеристики и отзывы владельцев

В настоящее время существует множество способов организации альтернативного отопления. Большинство из них характеризуются низким показателем КПД и используются только в качестве вспомогательной системы. Однако есть по-настоящему эффективный метод теплоснабжения из альтернативных источников тепла земли. Как сделать геотермальное отопление дома своими руками: принцип работы, насосы, отзывы помогут решить этот вопрос.

Принцип работы геотермального отопления

Работа геотермального отопления

Работа геотермального отопления

В зависимости от состава почвы происходит естественное повышение температуры на +3°С на каждые 100 м. Именно на этом явлении и основано геотермальное отопление в Европе, которое применяется уже не один десяток лет. Но как на практике использовать этот эффект?

Принцип работы геотермального отопления дома заключается в передаче тепловой энергии с помощью нескольких типов теплоносителя. Для этого необходимы несколько контуров, каждый из которых выполняет свою функцию:

  • Наружный. Трубопроводы находятся в среде, температура в которой составляет от +7°С до +10°С. Эта энергия передается теплоносителю, поступающему в следующий контур.
  • Теплообменный. Основной элемент – тепловой насос. В нем циркулирует хладагент, в котором при повышении давления происходит повышение температуры. Нагреваясь от теплоносителя наружного контура, он попадает в компрессор. В результате этого происходит повышение температуры от +7°С до +65°С. Для повторения цикла жидкость через дроссель поступает в испаритель. Это основной принцип работы геотермального отопления.
  • Внутренний контур. В нем с помощью теплообменника происходит передача тепловой энергии от хладагента к теплоносителю в основной системе отопления дома.

Для того чтобы правильно сделать геотермальное отопление своими руками необходимо прежде всего подобрать схему первичного контура и соответствующий тепловой насос.

Геотермальное отопление можно совместить с традиционными типами теплоснабжения – с газовым котлом, электрическим или твердотопливным. Таким образом можно уменьшить текущие затраты на теплоноситель.

Виды геотермального теплоснабжения дома

Схема геотермального отопления

Перед тем как делать геотермальное отопление загородного дома своими руками следует провести ряд предварительных мероприятий. Прежде всего найти оптимальный способ расположения труб первичного контура.

Главным условием при этом является температура среды, где будут расположены магистрали. Она не должна быть ниже +7°С. На практике для этого выполняют монтаж трубопроводов в грунт. В некоторых случаях в качестве основной среды может выступать водоем или река. Однако отзывы о геотермальном отоплении дома такого типа зачастую говорят о низкой эффективности в зимний период.

Для правильной организации альтернативного теплоснабжения необходимо выполнить следующие действия:

  1. Рассчитать оптимальную мощность. Если геотермальное отопление частного дома будет в качестве основного – его номинальная мощность должна обеспечить нагрев воздуха во всем здании.
  2. Провести анализ состава грунта и глубину его промерзания. От этого зависит выбор схемы расположения труб первичного контура.
  3. Определить месторасположение теплового насоса. Для минимизации тепловых потерь геотермальные системы отопления своими руками обустраиваются в отдельном помещении – подвале или хозяйственной постройке. Важно, чтобы температура в нем была не ниже +14°С.

Несоблюдение этих простых правил может привести к неправильной работе системы. Нередко отзывы владельцев геотермального отопления указывают на важность первичного анализа и подбор правильного оборудования.

Для обеспечения бесперебойной работы системы необходима установка автономного источника электропитания – генератора.

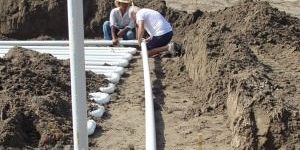

С горизонтальным размещением

Горизонтальный контур

Горизонтальный контур

Наименее трудоемкий способ установки труб первичного контура является горизонтальным. Они располагаются на глубине от 0,5 до 3 м. Для уменьшения площади магистрали располагаются витками. Но при этом расстояние до каждой должно быть не менее 20 см.

До того как сделать геотермальное отопление проводится первичный анализ состояния грунта. Сначала определяется его теплоотдача. Она может составлять от 20 до Вт/м². Исходя из этого рассчитывается общая протяженность первичного контура.

Кроме этого следует выполнить такие действия:

  • Проверка уровня промерзания почвы. Глубина залегания труб должна быть ниже этого показателя,
  • Грунтовые воды. Для их естественного удаления в период больших паводков на дно котлована засыпается песчаный слой,
  • Выбор материала изготовления трубопроводов. Он должен быть достаточного гибок и механически надежен. Для геотермального отопления в Европе чаще всего используют трубы из сшитого полиэтилена.

Если важным является вопрос, сколько стоит геотермальная система отопления – то горизонтальное расположение поможет существенно снизить текущие затраты на монтаж системы. При установке нескольких первичных контуров необходим монтаж входного и выходного коллекторов.

С вертикальными трубопроводами

Вертикальная схема работы

Вертикальная схема работы

Учитывая основные принципы работы геотермального отопления дома во время проектирования необходимо добиться максимального нагрева теплоносителя от земли. Это можно сделать только при установке вертикальных магистралей.

Для организации геотермального отопления загородного дома своими руками вертикального типа необходимо сделать скважины, глубиной от 30 до 100 м. В них помещаются трубопроводы первичного контура.

Такая схема более трудоемка, чем вертикальная, но имеет ряд преимуществ:

  • Большая глубина залегания магистралей. В этом случае теплоотдача окружающей среды повышается на 25-30% до 70 Вт/м²,
  • Небольшая площадь для монтажа,
  • Практически отсутствует зависимость от промерзания грунта.

Кроме этого способа нередко применяют основные принципы работы геотермального отопления для горячего водоснабжения в летний период. Для этого первичный контур помещают в воду озеро или реку.

Перед бурением скважин необходимо сделать анализ почвы и определить оптимальную глубину. Состав почвы напрямую скажется на трудоемкости процесса.

Монтаж геотермального отопления своими руками

Конструкция теплового насоса

Конструкция теплового насоса

На практике сделать теплоснабжение этого типа задача сложная. Особенностью проектирования и монтажа геотермального отопления своими руками является наличие теплового насоса – основного агрегата системы.

В конструкцию этого устройства включен внутренний контур с хладагентом, компрессор, дроссель и испаритель. Для управления работой обязательно предусматривается электронный блок. На что необходимо обращать внимание при выборе геотермального теплового насоса для отопления?

  • Тип устройства. В теплоснабжении применяются модели «грунт-вода». Помимо них существуют «вода-вода» и «воздух-вода»,
  • Номинальная тепловая мощность. Она напрямую зависит от расчетных параметров. Стоит учитывать, что практически все модели имеют значение этой характеристики до 18 кВт,
  • Потребляемая мощность. Это сумма электрической энергии, необходимой для работы компрессора, насоса и электронного блока управления. Напрямую зависит от номинальной мощности устройства,
  • Параметры отопительной системы – температурный режим и оптимальный показатель давления. Для всех геотермальных систем отопления своими руками последний показатель обычно не превышает 3 бар,
  • Стоимость. В настоящее время обустройство геотермального отопления частного дома является самым дорогим. И большая часть расходов это приобретение теплового насоса. Поэтому нужно особое внимание уделить правильному выбору этого компонента системы.
Читайте так же:
Маты для теплого водяного пола: советы по выбору + руководство для укладки

Трубы для геотермального отопления

Трубы для геотермального отопления

Кроме геотермального теплового насоса для отопления следует правильно подобрать трубы для наружного контура. Они должны отвечать определенным требованиям. В частности – иметь минимальный показатель сопротивления теплопередачи. В идеале для этого следовало бы использовать стальные магистрали. Однако их эксплуатация в этой среде связана с множественными проблемами. Поэтому зачастую сделают геотермальное отопление из полимерных гибких трубопроводов.

После анализа отзывов о геотермальном отоплении дома можно выделить следующие положительные качества полимерных труб для этого типа теплоснабжения:

  • Достаточная гибкость. Это важно при обустройстве горизонтального геотермального отопление загородного дома своими силами.
  • Простота установки и состыковки отдельных контуров. Для этого применяются механические муфты.
  • Возможность оперативной замены поврежденного участка в случае аварийной ситуации.

Также не нужно забывать о стоимости. Учитывая, что в основе принципа работы геотермального теплоснабжения лежит тепловой насос – следует уменьшить затраты, чтобы приобрести оптимальную модель этого устройства.

Для полноценного функционирования системы рекомендуется в первичном контуре применять специальный состав теплоносителя, который имеет температуру замерзания ниже 0°С.

Расчет стоимости геотермального отопления

Геотермальное отопление в доме

Геотермальное отопление в доме

Для потребителя одним из определяющих факторов теплоснабжения является его цена и расходы на обслуживание. Учитывая большой опыт европейского применения геотермального отопления, следует сначала рассчитать оптимальный бюджет.

Для самостоятельного создания геотермального отопления не рекомендуется делать тепловой насос своими руками. Это обусловлено сложностью конструкции и обязательными техническими расчетами его параметров. Оптимальный вариант – приобретение уже готового геотермального теплового насоса.

На рынке представлены модели многих европейских производителей. Существует их рейтинг, который поможет определиться с оптимальным вариантом:

  • HELIOTHERM,
  • NEURA,
  • OCHSNER,
  • IDM.

Все модели этих компаний отличаются не только хорошим качеством, но и высокой ценой. Поэтому перед планированием геотермального теплоснабжения частного дома рекомендуется провести анализ предложений на рынке.

МодельМощность, кВтСтоимость, руб.
Henk 1209230000
Acwell BWH-1212,4366000
Daikin ALTHERMA6520000
ESDWW-25C25415800

Помимо этих расходов следует учитывать стоимость других комплектующих – труб, соединительных элементов и разводки внутреннего отопления дома. Можно добиться существенной экономии при самостоятельной установке геотермальной системы отопления. Однако при выборе вертикальной схемы монтажа первичного контура без применения спецтехники не обойтись. В среднем стоимость геотермального отопления «под ключ» в настоящее время составляет от 700 тыс. до 1,2 млн. рублей. Все зависит от планируемой мощности и бюджета.

Перед покупкой насоса обязательно необходимо ознакомиться с отзывами владельцев геотермального отопления. Это поможет узнать фактические эксплуатационные качества оборудования.

Отзывы о геотермальном теплоснабжении

Как можно составить объективное мнение об этом типе отопления? Одним из способов является детальное ознакомление с отзывами о геотермальном теплоснабжении дома. Это необходимо делать очень внимательно. Некоторые владельцы систем не совсем понимают принцип работы геотермального отопления. Поэтому и появляются негативные отзывы о его функционировании:

  • Долго рассматривали актуальность установки теплового насоса. Система дорогая, но с учетом электрического отопления дома оказалась очень продуктивным инструментом экономии расходов. Использовать только геотермальное отопление нерационально – слишком долго нагревается вода. Поэтому используем ее как вспомогательную систему,
  • Монтаж теплового насоса с трубами занял почти две недели. Как оказалось на месте прокладки магистралей нельзя строить. А они занимают значительную площадь двора. Теперь задумываемся о переделке – будем бурить скважины и по-новому монтировать наружный контур,
  • Нас уверяли, что тепловой насос способен полностью обогреть наш немаленький дом – 230 м². Но зимой вода в трубах едва нагревается до +50°С. Поэтому приходится периодически включать запасной электрический котел.

Стоит ли обустраивать геотермальное отопление, учитывая всю сложность монтажа и высокую стоимость оборудования? Это должно быть взвешенное решение, подкрепленное расчетами и полным анализом всей системы. Только на основе этих данных можно определить актуальность монтажа геотермального отопления.

С реальным отзывом о работе геотермального отопления можно ознакомиться в видеоматериале:

Геотермальное отопление частного дома своими руками: принцип работы, насосы, отзывы

Для бизнеса


Содержимое: Устройство и принцип работы грунтового теплонасоса</li>Расчет и выбор теплового насоса земля-вода</li>новы монтажа теплонасоса земля-водаВ так называемую «зеленую линию» отопительного оборудования входят станции, работающие на альтернативных видах топлива и использующие возобновляемые источники энергии. Производители выпускают солнечные коллекторы, различные виды теплонасосов. Источниками энергии для последних, становятся воздух, земля, водоемы и артезианские скважины.Тепловой насос грунт-вода, является одним из самых востребованных видов оборудования, предназначенного для отопления частных и промышленных объектов.

Устройство и принцип работы грунтового теплового насоса


Грунтовые тепловые насосы используют низко потенциальную тепловую энергию земли, для получения тепла, достаточного для отопления дома. Принцип работы заключается в совместном применении первичного и вторичного контура.Благодаря слаженной работе всей установки, грунтовые тепловые насосы для отопления дома, выполняют функции обогрева, охлаждения и обеспечения потребности в ГВС.Первичный контур работает следующим образом:После того как тепловая энергия поступила на приемник насоса, функции первичного контура заканчиваются и в работу вступает теплообменник станции. Выполняется преобразование тепловой энергии из грунтового контура.Дальнейший принцип работы напоминает тот, что используют холодильники или кондиционеры, только вместо охлаждения, устройство работает на нагрев:Грунтовые тепловые насосы для отопления дома предназначены для использования в низкотемпературных системах отопления. Рекомендуется их подключение к теплым полам.

Расчет и выбор теплового насоса земля-вода


Чтобы применение тепловых насосов с использованием теплоты грунта было эффективным, необходимо произвести грамотные расчеты и подобрать оборудование, максимально подходящее в каждом отдельном случае.Перед принятием решения потребуется определить следующее:Производительность станции напрямую влияет на оптимальную длину трубы земляного контура.При предварительных расчетах, протяженность трубы и необходимые размеры участка, достаточного для размещения коллектора, высчитывают, просто умножая отапливаемую площадь дома на 2. Следовательно, чтобы уложить горизонтальный контур для здания на 200 м², потребуется придомовая территория, равная 400 м² (существуют варианты вертикального и наклонного расположения, позволяющие расположить коллектор на меньшей площади).Если размеры и другие параметры участка позволяют уложить контур отбора тепла от грунта, переходят к выбору отопительной станции:Главным недостатком отопления насосом земля-вода является необходимость в проведении глобальных земельных работ по укладке водяного коллектора.

Читайте так же:
Конструктивные особенности и распиновка розеток RJ-45

Основы монтажа теплонасоса земля-вода

Альтернативное отопление загородного дома на основе грунтового теплонасоса требует грамотного планирования, изготовления проектной документации, получения необходимых разрешений и проведения геодезических изысканий на участке. Только при выполнении всех этих требований, добиваются максимальной теплоотдачи системы.Монтажные работы и установку теплового насоса типа грунт – вода, осуществляют в следующем порядке:Монтаж теплового насоса является сложным технологическим процессом, практически не осуществимым своими руками. Поэтому, многие компании предлагают купить станцию «под ключ». В услугу включается полная установка, подключение и проверка работоспособности системы.

Требования к помещению под теплонасос

Насосы, берущие тепло из слоев грунта, абсолютно безопасны. Каких-либо специфических требований, относительно помещений, используемых под котельную, не существует. Практика показала, что целесообразней устанавливать станции в котельных, соответствующих следующим требованиям:

  • Площадь – помимо самого насоса, в помещении монтируют накопительную емкость. Размеры котельной должны позволить разместить все оборудования и обеспечить беспрепятственный доступ для обслуживания.
  • Электрика – теплообмен между грунтом и грунтовым теплообменником происходит за счет работы энергозависимого оборудования. Подключение выполняется в согласии с действующими правилами. Автоматы устанавливают снаружи помещения. Обязательно подключение УЗО и заземления.
  • Освещение – рекомендуется, чтобы в помещении было естественное и принудительное освещение.
  • Звукоизоляция – большинство теплонасосов, во время работы издает шум около 40 дБ. Подобная интенсивность шумовых помех возникает при работе холодильника, кондиционера или принудительной вентиляции. По этой причине, дополнительная шумоизоляция не требуется, но комната под котельную должна закрываться дверью.

Основные требования к помещениям связаны с безопасным использованием электричества и созданием необходимых условий для простого обслуживания станции.

Какую трубу использовать для теплового насоса в землю

КПД теплонасосов с контуром в земле, во многом зависит от правильного выбора трубы для водяного контура. Коллектор, уложенный в землю, должен обеспечивать беспрепятственный теплообмен. Не лишним будет обратить внимание на стоимость трубы, так как при монтаже потребуется уложить большое количество материала.Чаще всего для изготовления земляного коллектора используют виды труб, из следующих материалов:

  • Медь – медный земляной контур отличается высокой теплопроводимостью, что обеспечивает максимальный КПД насоса. Срок службы трубы не менее 100 лет. Материал устойчив к коррозии и воздействию рассола для грунтового контура.Широкого распространения медные системы не получили по причине высокой стоимости. Так, для отопления дома в дома в 200 м², для грунтового коллектора потребуется уложить около 400 погонных метров медной трубы. Приемлемый вариант для небольших станций.Проведение монтажа выполняется методом пайки. В качестве альтернативы можно использовать стальные трубы.
  • Полиэтиленовые трубы – имеют меньшую теплоотдачу, но стоят дешевле, отличаются прочностью и надежностью. Популярность труб из сшитого полиэтилена обеспечивает срок эксплуатации, достигающий 50 лет, а также простота укладки и проведения монтажных работ.

При выборе материала, рекомендуется прислушиваться к мнению проектно-монтажной организации, выполняющей установку и расчет земляного коллектора.

Организация укладки контура в грунт

Все монтажные работы по укладке коллектора в грунт выполняются исключительно после проведения предварительных расчетов и изготовления проекта. При этом учитываются следующие параметры:

  • Глубина укладки – промерзание грунта при использовании теплонасоса несколько снижается, но все же присутствует. Минимальное расстояние контура от поверхности составляет 1,5-2 м.
  • Шаг между трубами – минимальное расстояние между проложенными трубами 1 м. Допускается сокращение шага до 0,7 м при высокой теплоотдаче грунта (известняк и гранит). Расстояние между траншеями при укладке горизонтальных зондов нельзя сокращать по причине снижения показателей теплоотдачи.
  • Способы укладки земляного коллектора – на выбор влияют общая площадь участка, близкое расположение термальных источников, производительность системы.
  • Тип почвы – наибольшая тепловая емкость у каменистого грунта, песка, в районе пролегания поверхностных грунтовых вод. Наименьшие параметры у песчаной почвы, расположенной вдалеке от водоемов.

Глубина укладки земляного горизонтального контура зависит от выбранного способа прокладки труб. Тип разводки контура влияет на эффективность системы отопления. Существует три основных типа укладки:

  • Горизонтальный – трубопровода размещают близко к поверхности земли. Такое решение имеет относительно небольшие параметры производительности, находящиеся в пределах 30-40 Вт на каждый погонный метр контура.Глубина прокладки труб внешнего горизонтального коллектора зависит от средней точки промерзания грунта в регионе. Трубопровод углубляют ниже на 0,3-0,5 м, в результате точка залегания труб 1,3-2 м.Недостатком данного решения является то, что для использования низкопотенциальной тепловой энергии земли потребуется сделать коллектор, занимающий огромную площадь, что не всегда возможно. Требуются глобальные земляные работы по устройству наружного зонда. Сажать деревья по всей площади укладки коллектора запрещается.
  • Вертикальный – принцип работы теплонасоса грунт-вода оптимально соответствует теплоотдаче, получаемой от вертикальных скважин. После достижения глубины свыше 30 м, земля нагревается и стабильно поддерживает температуру +18°С. Трубы коллектора располагают вертикально. Максимальная глубина скважины 150 м.Грунтовый насос работает как кондиционер, только при условии обращения процесса охлаждения в обратную сторону. Соответственно, чем больше тепловой энергии, полученной из грунта будет поглощено, тем эффективней работает станция. Вертикальное расположение скважин обеспечивает нужным теплом и сокращает (по сравнению с горизонтальной установкой) необходимую площадь.Минусом решения является необходимость в использовании специального бурового оборудования и установок. При расчетах учитывают, что в глубоких скважинах (более 30 м) происходит ежегодное изменение температуры грунта при использовании теплового насоса грунт-вода. Со временем теплоотдача стабилизируется.
  • Наклонный – даже простой расчёт геоконтура теплового насоса покажет, что данное решения является наиболее правильным. Занимаемая под установку площадь участка не более 4 м², допускается бурение даже в подвале своего дома.Для начала изготавливается шахта, которую опускают на глубину 4 м. Дальше, в разные стороны бурят скважины, расположенные под углом. В подземных коллекторах закладывают трубы, соединенные с теплоприемником в доме.Чтобы избежать промерзания грунта от контура, пустоты между трубами и землей заполняют специальным строительным раствором с хорошей теплопроводностью.

После монтажа, первичный водяной контур заполняют незамерзающей жидкостью для коллектора – рассолом. Состав должен иметь следующие характеристики:В качестве рассола обычно используется пропиленгликоль. Продукт, имеющий оптимальные показатели вязкости и рабочие показатели, позволяющие сохранять параметры при температуре от +12 до -50°С. Рассольно-водяной тепловой насос может работать и на других типах жидкости. Тип рассола указан в технической документации к теплонасосу.После заполнения, проверяется наличие повреждений земляного контура. Если присутствует течь, участок заменяется, дефекты устраняются.

Читайте так же:
Схема отопления от газового котла в двухэтажном доме: обзор и сравнение лучших схем отопления

Вопросы и ответы о теплонасосах земля-вода

В странах ЕС, системы получили широкое распространение и эксплуатируются уже более 30 лет. Для отечественного потребителя, использование теплоты грунта в качестве низкопотенциального источника энергии для теплового насоса, является относительно новым методом отопления. Не удивительно, что, судя по отзывам консультантов компаний, продающих станции, покупатели все снова и снова задают одни и те же вопросы. В частности, следующие:Чтобы сократить время, необходимое на расспросы, ниже приводятся подробные ответы на эти и другие волнующие потребителей вопросы.

Можно ли отопить дом грунтовым насосом зимой?

Оптимальная температура грунта, достаточная для беспрерывной работы насоса 6-8°С. Таким параметрам соответствует нагрев земли, в 1,5-2 м от поверхности. Если правильно расположить контур, с соблюдением минимального шага, выхолаживание грунта не происходит. Устройство земляного коллектора позволит отапливать помещение круглый год в умеренных широтах и даже на Севере.Грунтовые тепловые насосы с закрытым циклом, преобразовывают низко потенциальную тепловую энергию, нагревая с ее помощью теплоноситель и воду для ГВС до температуры 60-65°С. Отапливать помещение лучше посредством теплых полов. В остальном, производительности насоса будет достаточно для обогрева.

Чем эффективнее обогревать дом – газом или грунтовым насосом?

Мировой уровень использования низкопотенциальной тепловой энергии земли неуклонно растет. Некоторые страны ЕС почти полностью отказались от использования газа, в пользу альтернативных видов энергии. В Германии, широко используются электростанции, работающие на тепле, получаемом от гниения отходов (используется такой же принцип работы, как и в насосах, земля – вода).Газовое оборудование имеет определенные преимущества:

  • Стабильная производительность – существует влияние температуры грунта на мощность теплового насоса. Котел, работающий на газе, выдает указанную тепловую энергию, независимо от времени года.
  • Стоимость подключения – оформление документов на газовый котел и подключение, в среднем обойдется в 1.5-2 тыс. $. Установка аналогичного теплового насоса стоит приблизительно 6000$.

На этом преимущества газового оборудования заканчиваются. Стоит отметить, что тепловой насос, даже по сравнению с экономичным котлом на газе, требует меньше расходов на энергоносители. Полная окупаемость затрат достигается уже спустя 6-8 лет, после этого станция начинает работать в плюс.Современные тепловые насосы имеют коэффициент СОР, равный 5, что соответствует выработке 5 кВт тепла на каждый киловатт потраченной электроэнергии. Опыт эксплуатации теплонасоса земля-вода доказывает, что им можно с успехом заменить традиционные газовые котлы.

Сколько стоит оборудование с установкой под ключ?

Полностью подсчитать затраты, необходимые на приобретение и установку теплового насоса, можно только после проведения осмотра участка и получения представителями компании общего представления о технических характеристиках участка и дома. На сайте расположен калькулятор, позволяющий сделать предварительные подсчеты. На стоимость установки влияет:

  • Себестоимость теплонасоса – станции, в зависимости от модели, производителя и мощности, в среднем обойдутся от 200 до 1200 тыс. руб. и выше.
  • Длина контура – приблизительный расчет длины горизонтального грунтового теплообменника можно выполнить, умножив площадь отапливаемых помещений на 2. На стоимость работ влияет тип и материал коллектора.

Несмотря на необходимость в первоначальных затратах, использование тепловой энергии грунта с помощью геозондов, полностью экономически оправдано. Вложения окупаются за счет экономичности системы и долгому сроку эксплуатации, составляющему 50-70 лет.</li>

Мифы про геотермальный контур в скважине (тепловой насос)

В среднесрочной перспективе собираюсь строить дом с отоплением тепловым насосом. Рядом с участком открытой воды нет, так что геотермальный контур — в грунт (либо в горизонталь, либо в скважины). В инете про это написано много, в т.ч. много заведомой чуши. Этот пост может оказаться полезен тем, кто тоже планирует ТН. Итак, мифы:

Миф №1. Геотермальное тепло — возобновляемый источник тепла из недр. Увы. Простой расчет показывает, что поток тепла из недр вне геологических разломов не превышает 0.1 Вт/м2 (любые оценки здесь и далее могу показать желающим). Так что ни о какой возобновляемости речи не идет. Как оно происходит на самом деле. Толща грунта имеет какую-то температуру, устанавливавшуюся в течение столетий в результате термодинамического баланса между плавающей температурой поверхности и горячими недрами. Мы нагло туда забуряемся, и начинаем грунт охлаждать. При этом верхние 10-15 метров еще как-то компенсируются летом за счет солнечной инсоляции, ну а ниже возникает «холодный мешок». Который, по мере забора мощности, медленно год от года охлаждается и расширяется. Даже если через этот «мешок» проходят подвижные грунтовые воды, все равно принцип мешка остается, только он получается другой температуры, объема и формы с учетом течения.

Миф №2. Если в скважину запихать больше U-образных контуров, то можно получить пропорциональный прирост потребляемой мощности. И еще раз — увы! Расчет показывает, что если в скважину плотно запихать целых четыре U-образных контура, то прирост по сравнению с одним контуром составит не более 25%. Связано это с тем, что одна трубка и так хорошо справляется с понижением окружающей температуры, так что добавление «соседей» на этот процесс оказывает не слишком большое влияние. Показательно, что если рассматривать одну охлаждающую трубу разной толщины, то передаваемая грунтом мощность будет зависеть от толщины трубы логарифмически.

Миф №3. В интернет полно сведений о теплоотдаче погонного метра скважины (а некоторые даже считают метраж трубы!), в зависимости от грунта. Так, утверждают, что грунтовые воды могут давать до 100 Вт/м, скала и влажный грунт — около 70 Вт/м, обычный плотный грунт — 50 Вт/м. Исходя из этих характеристик, нам предлагают выбирать суммарную глубину скважин. Так вот, сведения для влажных грунтов, при условии проточности воды, вполне соответствуют действительности. А вот данные по сухим грунтам — нет. Их теплоотдача будет с каждым днем падать, и уже в конце сезона будет сильно меньше заявленных мощностей. Ниже 2 несложных расчета, выполненных МКЭ:

Читайте так же:
Как правильно подключить однофазный счетчик электроэнергии — схема

Расчет 1. Расчет мощности на погонный метр, два U-образных контура с трубой 32мм, начальная температура грунта 10 градусов, теплоноситель 4 градуса, грунт сухой плотный с теплопроводностью 1.3 Вт/(м*К), телпоемкостью 2000 Дж/кг. Итак:

сначала: мощность 60-70 Вт/м.
1 день: мощность 27 Вт/м, радиус мешка (с границей пониженной на 1 градус) — 27 см.
2 дня: мощность 23 Вт/м, радиус мешка 34 см.
10 дней: мощность 17 Вт/м, радиус мешка 60 см.
30 дней: мощность 14.5 Вт/м, радиус мешка 90 см.
90 дней: мощность 12,6 Вт/м, радиус мешка 1,35 м.
180 дней: мощность 11,6 Вт/м, радиус мешка 1,8 м.

Что видим: практически с первых дней мощность падает ниже 20 Вт/м.

Расчет 2. При той же скважине, считаем температуру теплоносителя, если ТН будет отбирать 25 Вт/м (хотя бы половину «положенные» 50 Вт/м) несмотря на недостаточность теплоотдачи контура:

сначала: температура теплоносителя 10 градусов, мешок 0 см
1 день: температура теплоносителя 5.2 градуса, мешок 20 см
2 дня: температура теплоносителя 4.2 градуса, мешок 28 см
10 дней: температура теплоносителя 1.8 градуса, мешок 65 см
30 дней: температура теплоносителя 0.2 градуса, мешок 1.1 м
60 дней: температура теплоносителя -0,9 градуса, мешок 1,55 м
90 дней: температура теплоносителя -1,5 градуса, мешок 1,9 м
180 дней: температура теплоносителя -2,6 градуса, мешок 2.7 м

Легко видеть, что ТН при недостаточной мощности первичного контура очень быстро выходит из режима (даже на сезон не хватит). И это даже без учета возможного пикового потребления в 50 Вт/м.

Важный вывод: геотермальный контур в грунт можно делать только при наличии грунтовых вод! Желательно, подвижных. Иначе расчетных длин скважин, бездумно рекомендуемых исполнителями работ, тупо не хватит. Деньги будут потрачены, а пользоваться будет нельзя. Вероятно, ошибочные сведения в интернете (многократно тиражированные!) связаны с тем, что сухие почвы по всей длине геотермальных скважин — редкость, ну а когда вода есть — конструкция хоть как-то но работает (а выяснять, какой вклад в получаемую мощность вносят сухие и мокрые участки скважины — всем лень). Остерегайтесь сухих грунтов!

Актуальность применения геотермального теплового насоса

В настоящее время, многие люди, которые живут в частных домах, считают, что применение геотермального отопления актуально только в тех регионах, где имеются подземные горячие источники.

Это далеко не так, ведь геотермальные тепловые насосы Nibe, способны к генерации тепла даже при сравнительно невысоких температурах.

Геотермальный тепловой насос горизонтального типа

Геотермальный тепловой насос горизонтального типа

Это свидетельствует о том, что использовать геотермальный тепловой насос Nibe f1345 можно в условиях умеренного климата, причем с большой степенью эффективности.

1 Какие особенности у геотермального насоса?

Тепловой насос представлен в виде современного альтернативного источника энергии, собрать его своими руками вполне возможно. Этот агрегат, собранный своими руками, может снабжать тепловой энергией такие системы как:

  • Система кондиционирования;
  • Система отопления;
  • Система нагрева воды.

Принцип работы геотермального насоса, собранного своими руками, несколько отличен от газовых, дизельных и электрических генераторов тепла. Геотермальный насос, который был собран своими руками, имеет свой особый принцип работы, потому его расчет производится на основании специальной формулы.

Агрегат, находясь в рабочем режиме, функционирует по принципу выкачивания энергии из накопивших ее объектов окружающей среду. В летнее время года такое устройство, сделанное своими руками, с опорой на свой принцип работы, пользуется энергией, которая аккумулирована в пластах грунта, в скальных породах и водоемах.

Расчет контура мощности и прочих характеристик устройства, сделанного своими руками, производится с ориентировкой на особенности источников энергии.

Представленный агрегат, собранный своими руками, имеет такой принцип работы, который не позволяет ему применять во время работы жидкое топливо.

Геотермальный тепловой насос Интерклимат

Геотермальный тепловой насос Интерклимат

Такой принцип работы подразумевает отсутствие традиционной дымовой трубы. Особый принцип работы теплового насоса позволяет произвести точный расчет, и обеспечить собственное жилище надежным источником тепла.

Произведя расчет системы отопления, которая работает с применением геотермального насоса, можно убедиться в том, что представленная система поможет значительно сэкономить энергию и деньги.

Тоже самое утверждают и производители такого оборудования, отзывы пользователей о котором, в большинстве своем также положительные.

Сегодня, в большинстве стран СНГ, цена производства тепловой энергии напрямую зависит от цены используемого топлива. Дороже всего пользователям обходится электроэнергия, дизельные виды топлива и газ.

Расчет показывает, что при учете такой тенденции, разница при установке теплового насоса, оснащенного грунтовым теплообменником, и котельной использующей дизельное топливо, окупится уже в течение трех ближайших лет.

Практически все без исключения современные модели тепловых насосов оборудованы встроенными электронагревателями. Это связанно с тем, что расчет показателей номинальной мощности, во время выбора типа отопительного оборудования, ведется с ориентировкой на покрытие тепловой нагрузки в самые холодные периоды.

Имеется в виду, что такая минимальная температура может продержаться всего несколько дней. Именно в этот период агрегат будет работать на полную мощность.

Для того, что произвести и рассчитать достоверное соотношение мощностей представленного теплового агрегата и электронагревателя применяется специальный график интегрального типа.
к меню ↑

2 Как работает геотермальный тепловой насос?

Геотермальный тепловой насос типа G типа

Геотермальный тепловой насос типа G типа

Общая схема работы представленного устройства достаточно проста. Насос получает тепловую энергию, производит ее перекачку и транспортирует ее к получателю.

В том случае, когда отопление производится с помощью геотермального насоса, его внешний блок помещается в предварительно вырытую в земле яму.

Один из альтернативных вариантов – это его погружение в озеро или водоем, который находится неподалеку от дома. В этом случае, вне зависимости от температуры воздуха окружающей среды, представленный наружный блок не подвергается частичному или полному обледенению.

Наряду с этим, общие показатели эффективности теплоотдачи остаются на достаточно высоком уровне. Как уже упоминалось выше, принцип, благодаря которому происходит работа агрегата, основывается на том, что тепло получается из почвы или воды, после чего производится его дальнейшая передача получателю.

Для того чтобы обеспечить эффективный сбор тепла, незамерзающая жидкость, находящаяся в системе, протекает по трубопроводной магистрали, расположенной в воде или под землей.

Читайте так же:
Как установить подрозетники в гипсокартон: порядок монтажа

При этом агрегат берет около 8 °С у незамерзающей воды, в результате чего жидкость подвергается охлаждению. Впоследствии ток жидкости не прерывается, и она, протекая по трубе, снова восстанавливает нужный уровень температуры и далее поступает в контур теплового насоса. Те градусы, которые были получены в результате работы агрегата, тратятся на систему обогрева горячей воды.
к меню ↑

2.1 Виды и отличия геотермальных агрегатов

Геотермальные насосы подразделяются на несколько видов. Отличие производится из-за разных методов исполнения представленных агрегатов, включенных в отопительную систему.

Насос, обладающий открытым циклом, берет воду из подземного потока, которая забирается в его систему. Агрегат, расположенный внутри дома отбирает энергию у воды, далее эта вода возвращается в подземный поток на некотором расстоянии от насоса. Несомненные преимущества представленного метода заключаются в:

Зонды для тепловых насосов любого типа

Зонды для тепловых насосов любого типа

  • Возможности получения воды для водоснабжения дома;
  • Высокой степени эффективности открытых систем;
  • Отсутствии вреда для грунтовых вод;
  • Постоянной поддержке одинакового уровня грунтовых вод.

Насосы, обладающие закрытым циклом, и снабженные водоразмещенным теплообменником, устроены таким образом, что внутри них специальная жидкость (теплоноситель) циркулирует по контуру коллектора, который находится в водоеме.

При этом, тепло у воды забирается и отдается получателю. Такие системы рационально использовать в том случае, если дом находится на расстоянии, не превышающем 100 метров от водоема.

При этом значение глубины водоема и особенности его береговой линии полностью должны соответствовать всем техническим условиям, которые необходимы для осуществления прокладки коллектора.

Очевидным преимуществом представленного метода является его условная дешевизна. Насос, обладающий закрытым циклом, и снабженный теплообменником горизонтального типа, отличается расположенными в почве коллекторами, в которые постепенно просачивается носитель тепла.

Трубки располагаются в земле в горизонтальном положении. Глубина их залегания не превышает одного метра. При проведении землекопных работ следует проявлять большую осторожность и не задеть теплосборные коммуникации.

Примерные расчеты показывают, что для осуществления обогрева дома с жилой площадью, равной 200 м2 нужно разместить коллекторы на площади грунта в 500 м2.

Если прокладка коллекторов производится вблизи от деревьев, то трубы должны проходить на расстоянии в 1,5 метра от кроны. Насос с циклом закрытого типа, снабженный вертикальным теплообменником, отличается тем, что трубки с циркулирующим в них теплоносителем погружаются в почву вертикально.

Коммуникации геотермального насоса

Коммуникации геотермального насоса

Глубина погружения может составлять 200 метров. Это основано на том, что на глубине в 10-15 метров земля уже обладает постоянной температурой в +10-12 °С в не зависимости от времени года.

Соответственно, при увеличении глубины, значение температуры возрастает. Представленный метод является наиболее эффективным при осуществлении работы теплонасоса. Он позволяет стабильно получать до 5 кВт тепловой энергии.
к меню ↑

2.2 Отзывы

Отзывы владельцев таких систем отопления в большинстве своем положительные.

Валерий, 45 лет, Улан-Удэ:

Я давно уже хотел перейти с печного отопления на более экономный и современный метод. Решил собрать своими руками систему с геотермальным насосом. Хоть на это и ушло много времени и сил, но оно того стоило. Теперь я не трачусь на уголь или дрова, а температура в доме всегда удовлетворительная. Рекомендую всем.

Павел, 30 лет, Воронеж:

По образованию я инженер и занимаюсь своим бизнесом по продаже насосов и насосных систем. Сейчас решил организовать продажу геотермальных насосов. Все, кто купил эти агрегаты и установил их — остались довольны.

Александр, 50 лет, Саратов:

Живу в частном доме и по совету зятя решил установить себе вертикальный геотермальный насос. Вложил немало сил и финансов, но он уже начинает себя окупать. Советую всем.

2.3 Расчет мощности насоса

Процесс установки геотермального теплового насоса

Процесс установки геотермального теплового насоса

Получение тепла от каждого отдельно взятого метра трубы с теплоносителем во всех случаях напрямую зависит от показателей нескольких параметров.

Это глубина укладки, наличие грунтовых вод, качество грунта и прочие. Для коллекторов горизонтального типа это значение равняется 20 Вт.м.п.

При проведении расчетов разница в показателях температуры теплоносителя в обратном и прямом контуре петли равняется 3 °С. При проведении расчетов обязательно нужно иметь в виду, что параметр теплоемкости этиленгликоля при значении температуры в 0°С, равняется 3,7 кДж/кг.

При этом плотность равна 1,05 г/см3. Для того чтобы произвести расчет параметров первого контура установленного теплонасоса нужно, в первую очередь, узнать расход медиума.

Он рассчитывается по формуле Vs = Qo·3600 / (1,05·3,7·.t), где t является разницей температур между первым и вторым контуром. Qo обозначает общую тепловую мощность, которая получается от источника тепла (в данном случае грунта).

Qwp представляет собой разницу между полной и электрической мощностью представленного теплового насоса, которая тратится на нагревание хладагента.
к меню ↑

2.4 Нюансы и последовательность подключения

Весь внешний контур системы собирается с применением труб выполненных их полиэтилена. Предварительные расчеты свидетельствуют о том, что работы производятся с соотношением 40-50 Вт энергии тепла на один погонный метр коллектора.

Исходя из этого, при значении производительности насоса, равному 10 кВт, нужно будет произвести бурение скважины, протяженность которой будет составлять 170-200 метров.

В некоторых случаях, вместо одной скважины, производиться бурение нескольких, более мелких, для того, чтобы в сумме получилась такая же расчетная глубина.

Схема горизонтальнго геотермального теплового насоса

Схема горизонтального геотермального теплового насоса

Бурение скважины производится с одной точки, но в нескольких направлениях одновременно. Последовательность проводимых работ должна проводиться в строго установленном порядке.

Для начала нужно обеспечить трехфазное электрическое питание, счетчик при этом должен быть 40 амперным. Далее выполняется обвязка теплого пола, примерный шаг которой будет равен 15 сантиметрам.

После этого производится закрепление компрессора с применением кронштейнов в 300 мм. При монтаже вспомогательного компрессора кронштейны удлиняются при помощи U-профиля.

Далее производится обмотка обжимного кольца, которое потом зажимается с помощью контргайки. После этого проводится установка испарителя с кронштейнами в 400 мм. Затем производится заправка системы фреоном и производится тестовый запуск.
к меню ↑

голоса
Рейтинг статьи
Ссылка на основную публикацию
