Теплый водяной пол в частном доме: схемы, правила устройства + монтажный инструктаж

Монтажные схемы водяных теплых полов в частном доме

О дним из вариантов нагрева пола являются водяные теплые полы. В подобных устройствах применяется в качестве теплоносителя нагретая вода, которая циркулирует по трубопроводу. Она подогревается с помощью газового котла. При проектировании, производстве ремонтных работ, а также замене отопительных приборов необходимо знать монтажные схемы водяных теплых полов в частном доме. Подробнее в материале ниже.

Монтажные схемы водяных теплых полов в частном доме

Схема водяных полов

Устройство теплого водяного пола

Составляющие механизма теплых полов – это элементы нагрева внутри пола. Выбирая монтажные схемы для водяных теплых полов в частном доме, стоит учитывать, что подобная конструкция имеет слоистую структуру.

Конструкция пола

Стоит выделить следующие элементы в устройстве оборудования:

  • Бетонная плита или другой вариант чернового пола являются основным слоем.

Конструкция послойно

  • Слой гидроизоляции дополняется по контуру демпферной лентой.

Гидроизоляция

  • Теплоизоляция представляет собой защиту от неправильного распределения тепла.

Теплоизоляция

  • Устройство водяных полов.

Подробная схема

  • Раствор бетона.
  • Напольное покрытие.

Особенности технологии монтажа

Устройство отапливающего пола – это прекрасное решение для комнат площадью более 20 кв. метров. В малогабаритных помещениях трудно провести магистрали с водой, поэтому в них рекомендуется делать электрические конструкции.

Традиционно монтажные схемы водяных теплых полов в частном доме проектируются в стяжках. Это необходимо из-за повышенной нагрузки, от которой требуется защитить трубопроводную систему. Кроме того, трубы должны соприкасаться со стяжкой, которая функционирует как нагретая поверхность.

 Стяжка под теплый пол

Стяжка под теплый пол

Водяные магистрали монтируются с помощью специальной сетки, крепежных листов из пенополистирола или пластин с пазами. Подготовленное основание покрывается гидроизоляционной пленкой. При монтаже на теплоизолирующий слой помещают арматурную сетку, поверх которой монтируется трубопровод. Перед тем как приступить к установке труб, необходимо провести расчет оборудования, чтобы обеспечить требуемую теплопередачу с учетом потерь. Трубопровод к каркасу монтируется с помощью хомутов. Поверх магистралей также устанавливается армированная стяжка.

Армирующая сетка

Статья по теме:

теплый пол под плитку какой лучшеТеплый пол под плитку какой лучше? Из данной публикации вы узнаете о нюансах использования ТП под плиткой, тонкости монтажа, плюсы и минусы разных типов полов.

Монтажные схемы

Соблюдение правил монтажа влияет на распространение тепла в окружающем пространстве. В подобной конструкции горячая вода перемещается по трубам, обогревает соседние поверхности и при этом остывает. Поэтому все монтажные схемы для водяных теплых полов в частном доме начинаются от стен и перемещаются по выбранной системе к выходу или в центральную часть.

Выделяют следующие схемы обустройства пола:

  • Система улитка подразумевает прокладку труб по спирали. При этом с последующим оборотом конструкция сужается к центральной части. При этом магистраль прокладывается неплотно через ряды, чтобы оставить место для труб в обратном направлении. При спиральной конструкции обеспечивается равномерный прогрев помещении, а также уменьшается гидравлическое сопротивление. При этом производится меньший расход труб. К минусам схемы следует отнести сложность монтажа.

Схема "Улитка"

  • Змейка представляет собой прокладывание магистралей вдоль наружных стен в виде петель. Затем трубы монтируются волнистой линией в обратном направлении. Монтаж труб в виде змейки отличается простотой проектирования. К минусам можно отнести температурные скачки из-за частого шага укладки.

Схема "Змейка"

  • Комбинирования схема представляет собой сочетание двух систем. Такая конструкция подходит для комнат с холодными стеновыми поверхностями. При этом элементы имеют форму петель, но на некоторых участках имеют форму прямого угла. Схема монтируется так, чтобы подающий трубопровод располагался ближе к внешним стенам. Для более качественного прогревания крайних зон используется уменьшение шага установки труб.

Комбинации схем в разных помещениях

Комбинации схем в разных помещениях

Статья по теме:

Расчет тепла теплого полаРасчет тепла теплого пола. В отдельной публикации вы узнаете как выполнить грамотный расчет необходимой мощности, длины и шага труб, циркуляционного насоса и многое другое.

После проведения расчетов для выбора оптимального шага между витками, а также определения мощности котла и приобретения коллектор и терморегулятора производится подключение выбранных монтажных схем для водяных теплых полов в частном доме:

  • Укладываются трубы отопления. При этом соблюдается шаг, который был установлен при расчетах.

Монтаж труб

  • Концы магистралей подсоединяются к коллектору.

Подсоединение к коллектору

Подсоединение к коллектору

  • Монтируется терморегулятор и насос, располагающийся между котлом и коллектором.

Схема подключения терморегулятора

Схема подключения терморегулятора

  • Система соединяется с котлом.

Соединение с котлом

Соединение с котлом

  • Проверяется правильность сборки конструкции.

Проверка системы

Внутрь системы запускается жидкость и включается котел. Если все сделано правильно, то полы через полчаса станут прогретыми.

Схемы подключения

Если конструкция подсоединяется к котлу, то потребуется просчитать его мощность. Ее значение должно быть выше мощности теплых полов на 18-20 %. На контуре в обязательном порядке монтируется группа безопасности, которая также может подразумевать наличие расширительного бака.

Подключение с использованием циркуляционного насоса

Подключение с использованием циркуляционного насоса

Магистраль, идущая от котла, присоединяется к коллекторному устройству. Он монтируется в подготовленный шкаф. Магистраль, выходящая из коллектора, монтируется по нужной площади согласно выбранной схемы, а обратный трубопровод подключается к возвратному коллектору. Если монтируется разные ответвления, то в коллектор оборудуется определенным числом входящих отверстий.

Коллектор системы теплого пола

Коллектор системы теплого пола

Если производится принудительное циркулирование жидкости, то на участке от котла к коллектору монтируются насосные и узлы смесителей для прокачки воды. Температура в системе регулируется с помощью автоматизированных механизмов и датчиков.

Обвязка коллектора

Применение теплообменников

Монтажные схемы водяных теплых полов в частном доме часто дополняются теплообменником. Это прибор, который производит замену теплоносителя в конструкции полов и отопительной системе.

Важная функция оборудования – это перемещение энергии от теплоносителя, находящегося в централизованном стояке к воде, которая перемещается по трубопроводу для прогревания полов. Подобный обмен выполняется также от газа к воде. Благодаря механизму теплообменника отопление не зависит от центральной отопительной системы. Установка устройства имеет множество преимуществ. При этом не возникает снижения уровня давления водных потоков и температуры. Что не причиняет неудобств соседям по дому.

Читайте так же:
На какой высоте вешается радиатор отопления

Видео: монтаж теплого пола своими руками

Советы по монтажным работам

После установки напольных схем и до монтирования стяжки проводится проверка конструкции на правильную работу и всевозможные утечки. При этом проверка выполняется разными методами.

Система тестируется при помощи специального оборудования и в нее нагнетается воздушная смесь. В процессе давление поднимается до 4 бар. Подобный метод помогает определить даже малейшую негерметичность.

Система устройства

Также проверка выполняется с помощью заполнения системы жидкостью под определенным давлением. При этом за полчаса его значение не должно понизиться более, чем на 0,6 МПа. Через пару часов оно не должно понизиться более, чем на 0,02 Мпа при постоянной температуре внутренней жидкости.

При подсоединении системы к оборудованию котла используются разнообразные коллекторы. Система запускает насосное оборудование и автоматические механизмы для контролирования разных параметров.

Применение циркуляционного насоса

Применение циркуляционного насоса

Монтажные схемы водяных теплых полов в частном доме разрабатываются в соответствии с расчетным потреблением энергии и его потерями через ограждающие конструкции. Стоит учитывать, что суммарная нагрузка зависит от способов утепления, материала стен и толщины, а также от перекрытий и от количества дверных и оконных проемов. Рекомендуется установка циркуляционных насосов в каждом контуре для балансировки напольного отопления. Также при оформлении дверных и оконных проемов необходимо учитывать высоту конструкции напольного покрытия.

Комфорт и уют конструкции

Комфорт и уют конструкции

Выбор подходящей системы монтажа помогают создать уют и комфорт теплых полов. Достоинство данного оборудования в возможности держать установку на малой мощности в течение всего года. При этом можно отключить большую часть контуров. Запуск производится при наступлении холодов.

Данная система обеспечивает бесконечные возможности современных технологий для создания комфортных условий и домашней атмосферы.

Видео: ошибки при монтаже теплого водяного пола

Водяной тёплый пол в частном доме: схемы и правила монтажа

Водяной тёплый пол в частном доме: схемы и правила монтажа

В отличие от электрического тёплый пол на жидком теплоносителе требует более сложных расчётов для интеграции в систему отопления. Срок эксплуатации и коэффициент полезного действие системы напрямую зависят от правильности выбора материалов, фурнитуры, монтажа и схемы работы подогрева.

Водяной теплый пол в частном доме

Выбор труб для нагрева пола

В отличие от распространённого мнения выбор труб для устройства теплообменника в полу не так широк. Всего существует два варианта: сшитый полиэтилен и медь. Самые очевидные плюсы специальных материалов — это долговечность, стойкость к деформациям, малый коэффициент линейного расширения. Но главное преимущество — кислородный барьер, который, в конечном счёте, пресекает возникновение осадка на внутренней поверхности труб.

Водяной теплый пол в частном доме

Смысл использования меди в высокой теплопроводности трубок и устойчивости к коррозии. Очевидным недостатком можно назвать сложность монтажа и высокий риск выхода из строя при наличии твёрдых частиц (песка) в теплоносителе. Не смотря на то, что для пайки нужна лишь недорогая газовая лампа и флюс, правильно согнуть змеевик — сложная задача. Это при том, что поворотов медной трубки может быть несколько десятков и одна ошибка, повлёкшая излом, приводит к браку всего отрезка или необходимости дополнительной пайки.

Водяной теплый пол в частном доме

Полимерные (полиэтиленовые) трубки имеют более высокий коэффициент теплового расширения, помимо этого теряют прочностные свойства при нагреве выше эксплуатационных температур, однако в тёплых полах в принципе теплоноситель не нагревается свыше 40 оС. Удобство монтажа — очевидный плюс. Легко гнётся и укладывается спиралью или змеевиком. Труба поставляется в бухтах по 200 м, позволяя укладывать тёплые полы без единого соединения во всём объёме будущей стяжки. Большая часть фирменных полиэтиленовых трубок подразумевает использование специального инструмента для опрессовки и сварки.

Обеспечение циркуляции

Системы водяного отопления с подогревом пола не работают по гравитационному принципу и всегда остаются энергозависимыми. Из-за этого и случается перегрев: сбои в системе циркуляции и рециркуляции могут подать и 70–80ºС, поэтому средства от экономии на использовании полимерных трубок должны быть хоть частично затрачены на совершенствование автоматики и вспомогательных механизмов.

Скорость протока теплоносителя в трубках строго регламентируется производителем, возлагать эту задачу на общую циркуляцию системы — значит повысить риск сбоев в работе. Перед коллекторным узлом обязательно устанавливается устройство принудительной циркуляции, затем каждый из контуров регулируется для подстройки требуемой скорости протока. Это определяет максимальную длину петли каждого контура и перепад температур в его начале и конце.

Водяной теплый пол в частном доме

Для прокачки воды в системе используют циркуляционные насосы, предназначенные для радиаторных систем отопления. Диаметр патрубков определяется требуемой пропускной способностью трубы, которой насос подключен к коллектору. Высота подъёма (или нагнетаемое давление) определяется суммарным гидродинамическим сопротивлением труб, заявленным их производителем для разных конфигураций петли и радиусов изгиба. Каждое соединение требует увеличения высоты подъёма. Регулировка скорости для насосов тёплого пола не требуется, однако при ускоренной циркуляции возможна более интенсивная прокачка системы для быстрого выхода на режим.

Коллекторный узел

При использовании более одного ответвления для подогрева пола наличие коллекторного узла (гребёнки) строго обязательно. Самостоятельная пайка коллектора даже для двух петель не даст требуемого результата, сбалансировать линии при отсутствии равномерного распределения и вентильных регуляторов практически невозможно.

Водяной теплый пол в частном доме

Коллектор выбирается как по числу ответвлений, так и по общей пропускной способности. По сути своей, это многоканальный регулятор расхода. Из материалов корпуса наиболее предпочтительны нержавеющая сталь и качественная латунь. Для тёплого пола могут быть использованы две разновидности коллекторов. При разнице в длине контуров менее 20–30 метров подойдут обычные латунные с шаровыми кранами. При большем разбросе гидродинамических сопротивлений нужен специализированный коллектор с регуляторами протока на каждом отводе.

Водяной теплый пол в частном доме

Обращаем ваше внимание, что сдвоенный (подача + обратка) коллектор покупать не обязательно. Можно установить качественный смеситель с расходомерами на линию подачи, а на обратку — более дешёвый с вентильными (не шаровыми) кранами. Отдельно стоит обращать внимание, на какой тип труб рассчитан коллекторный узел. Большинство дешёвых изделий подразумевают подключение МП труб, которые для тёплого пола подходят плохо и потому применяются всё реже. Для контуров из полиэтилена лучше потратиться на надёжные и проверенные коллекторы REHAU, для систем на медных трубках — Valtec и APE. Присоединение медных трубок к коллектору рекомендовано через развальцовку и/или резьбовой фитинг, паять напрямую не рекомендуется по причине низкой ремонтопригодности таких соединений.

Читайте так же:
Чем можно включать и выключать высоко установленный светильник с сенсорным управлением

Узел подготовки температуры

Сама гребёнка отводов — это ещё не весь коллектор. В сборе смесительный узел комплектуется специальной арматурой, обеспечивающей корректировку температуры воды перед подачей в систему. Подмешиваться может как горячая вода, так и холодная, что в корне определяет специфику работы двух типов смешивания.

Водяной теплый пол в частном домеПростая схема включения тёплого пола. 1 — трёхходовой клапан; 2 — циркуляционный насос; 3 — шаровый вентиль с термометром; 4 — коллектор раздачи с расходомерами; 5 — коллектор обратки с регулировочными вентилями; 6 — контур тёплого пола. Регулировка температуры в контуре осуществляется вручную и сильно зависит от температуры теплоносителя на входе.

Первый тип использует замкнутый цикл циркуляции, подмешивая горячую воду трёхходовым клапаном по мере необходимости. Недостаток системы в том, что при сбоях в работе автоматики или использовании твёрдотопливных котлов может за раз податься большое количество горячей воды, негативно воздействующей на полимеры, а также на напольное покрытие и микроклимат в комнате. Поэтому подкачка горячей воды практикуется преимущественно в системах на медных трубках.

Водяной теплый пол в частном домеГотовый смесительный узел для тёплого пола. Регулировка температуры и степень смешения теплоносителя выполняется полностью в автоматическом режиме

Для полиэтиленовых контуров предпочтительны более дорогостоящие коллекторы, подмешивающие холодную воду из обратки для снижения поступающей температуры. Сложность таких смесительных узлов обусловлена наличием дополнительного насоса рециркуляции. Регулировка может производиться как настраиваемым двухходовым клапаном, так и электронным термостатом, управляющим оборотами двигателя насоса. Последнее — пример борьбы за точность и снижение инерционности системы, к слову, весьма успешный. Однако такие системы энергозависимы.

Брать ли коллектор в сборе — спорный вопрос. Безусловно, наличие гарантии — очевидный плюс, но не всегда получается найти модель с необходимой обвязкой и числом отводов, в таких случаях придётся собирать устройство самому.

Утепление и аккумулирующий слой

Пирог водяного тёплого пола таков: пенополимерный утеплитель, нагревательные трубки и теплоаккумулирующая стяжка в порядке снизу вверх. Толщина и используемые материалы основных слоёв должны выбираться в соответствии с рабочими параметрами системы.

Утеплитель выбирается с учётом планируемой температуры нагрева, а если точнее — разницы температур между тёплым и черновым полом. В основном используют ЭППС или ППУ плиты со стыковочными кромками. Этот материал практически несжимаем при распределённой нагрузке, при этом показатели сопротивления теплопередаче одни из самых высоких. Ориентировочная толщина полимерного утеплителя — 35 мм для разности температур в 30 ºС и далее по 3 мм на каждые 5 ºС.

Водяной теплый пол в частном домеСпособы устройства тёплого пола в частном доме. Предложено три варианта крепления и распределения труб: А — Использование специальных монтажных матов для тёплого пола. В — Монтаж по армирующей сетке с шагом 10&nbs;см с помощью пластиковых стяжек. С — Укладка труб в подготовленные желоба в утеплителе с использованием светоотражающих экранов. Конструктивное исполнение тёплого пола: 1 — бетонное основание чернового пола; 2 — утеплитель; 3 — демпферная лента; 4 — бетонная стяжка; 5 — напольное покрытие; 6 — армирующая сетка.

Помимо защиты трубок от повреждения стяжка регулирует инерционность системы подогрева и сглаживает разность температур между участками пола непосредственно над трубками и между ними. Если котёл работает в циклическом режиме, нагретый бетон будет отдавать тепло, даже если поступления горячей воды временно нет. При случайном перегреве теплоёмкая стяжка обеспечит отвод температуры, исключая повреждение труб. Средняя толщина стяжки — это 1/10–1/15 часть расстояния между соседними трубками. Увеличив толщину, можно избавиться от эффекта тепловой зебры при редкой прокладке трубок. Естественно, расход материалов, а также инерционность и время выхода системы на режим при этом возрастут.

Водяной теплый пол в частном доме

При устройстве тёплых полов по грунту необходимо отсыпать 15–20 см несжимаемый слой из ПГС. Щебень в целях дополнительной теплоизоляции можно заменить керамзитом. По утеплённым каркасным полам тёплый пол можно укладывать сразу поверх гидроизолятора, которым черновой пол укрывается во избежание выхода из стяжки цементного молока. В лучшем случае под трубками устраивается слой тепловой отсечки из ППУ или ЭППС в 20–25 мм. Даже такого тонкого слоя достаточно, чтобы устранить мостики холода, представленные несущей конструкцией пола, а также распределить нагрузку от стяжки.

Нюансы монтажа

Монтаж водяного тёплого пола должен проходить по заранее продуманной схеме. Коллектор требует оборудованного под установку места, это может быть как помещение котельной, так и скрытый в стене отсек. Рациональность установки промежуточных коллекторов зависит от того, обеспечивается ли экономия по сравнению с прокладкой труб от центрального распределительного узла, а также допустим ли такой рост длины наибольшей петли. Подвод трубок к зонам обогрева рекомендуется выполнять по помещениям, не требующих целенаправленного нагрева пола: кладовые, коридоры и иже с ними.

Водяной теплый пол в частном доме

Крепить трубки тёплого пола следует только к специальной монтажной системе. Перфорированная лента или сетка обеспечивают точную регулировку шага установки, надёжную фиксацию на время застывания смеси и необходимые для температурного решения зазоры.

Водяной теплый пол в частном доме

Фиксация монтажной системы к полу выполняется сквозь утеплитель без значительного прижима. Крепить нужно в отверстия, образованные после отгибания лепестков для обжатия трубок. Таким образом, точки крепления располагаются наиболее близко к нагревательным элементам, что исключает их всплытие, смещение или поднятие всей системы при заливке бетонной смеси.

Читайте так же:
Как работает автоматический воздухоотводчик системы отопления

Водяной тёплый пол в частном доме: схемы и правила монтажа

В отличие от электрического тёплый пол на жидком теплоносителе требует более сложных расчётов для интеграции в систему отопления. Срок эксплуатации и коэффициент полезного действие системы напрямую зависят от правильности выбора материалов, фурнитуры, монтажа и схемы работы подогрева.

Водяной теплый пол в частном доме

Выбор труб для нагрева пола

В отличие от распространённого мнения выбор труб для устройства теплообменника в полу не так широк. Всего существует два варианта: сшитый полиэтилен и медь. Самые очевидные плюсы специальных материалов — это долговечность, стойкость к деформациям, малый коэффициент линейного расширения. Но главное преимущество — кислородный барьер, который, в конечном счёте, пресекает возникновение осадка на внутренней поверхности труб.

Водяной теплый пол в частном доме

Смысл использования меди в высокой теплопроводности трубок и устойчивости к коррозии. Очевидным недостатком можно назвать сложность монтажа и высокий риск выхода из строя при наличии твёрдых частиц (песка) в теплоносителе. Не смотря на то, что для пайки нужна лишь недорогая газовая лампа и флюс, правильно согнуть змеевик — сложная задача. Это при том, что поворотов медной трубки может быть несколько десятков и одна ошибка, повлёкшая излом, приводит к браку всего отрезка или необходимости дополнительной пайки.

Водяной теплый пол в частном доме

Полимерные (полиэтиленовые) трубки имеют более высокий коэффициент теплового расширения, помимо этого теряют прочностные свойства при нагреве выше эксплуатационных температур, однако в тёплых полах в принципе теплоноситель не нагревается свыше 40 оС. Удобство монтажа — очевидный плюс. Легко гнётся и укладывается спиралью или змеевиком. Труба поставляется в бухтах по 200 м, позволяя укладывать тёплые полы без единого соединения во всём объёме будущей стяжки. Большая часть фирменных полиэтиленовых трубок подразумевает использование специального инструмента для опрессовки и сварки.

Обеспечение циркуляции

Системы водяного отопления с подогревом пола не работают по гравитационному принципу и всегда остаются энергозависимыми. Из-за этого и случается перегрев: сбои в системе циркуляции и рециркуляции могут подать и 70–80ºС, поэтому средства от экономии на использовании полимерных трубок должны быть хоть частично затрачены на совершенствование автоматики и вспомогательных механизмов.

Скорость протока теплоносителя в трубках строго регламентируется производителем, возлагать эту задачу на общую циркуляцию системы — значит повысить риск сбоев в работе. Перед коллекторным узлом обязательно устанавливается устройство принудительной циркуляции, затем каждый из контуров регулируется для подстройки требуемой скорости протока. Это определяет максимальную длину петли каждого контура и перепад температур в его начале и конце.

Водяной теплый пол в частном доме

Для прокачки воды в системе используют циркуляционные насосы, предназначенные для радиаторных систем отопления. Диаметр патрубков определяется требуемой пропускной способностью трубы, которой насос подключен к коллектору. Высота подъёма (или нагнетаемое давление) определяется суммарным гидродинамическим сопротивлением труб, заявленным их производителем для разных конфигураций петли и радиусов изгиба. Каждое соединение требует увеличения высоты подъёма. Регулировка скорости для насосов тёплого пола не требуется, однако при ускоренной циркуляции возможна более интенсивная прокачка системы для быстрого выхода на режим.

Коллекторный узел

При использовании более одного ответвления для подогрева пола наличие коллекторного узла (гребёнки) строго обязательно. Самостоятельная пайка коллектора даже для двух петель не даст требуемого результата, сбалансировать линии при отсутствии равномерного распределения и вентильных регуляторов практически невозможно.

Водяной теплый пол в частном доме

Коллектор выбирается как по числу ответвлений, так и по общей пропускной способности. По сути своей, это многоканальный регулятор расхода. Из материалов корпуса наиболее предпочтительны нержавеющая сталь и качественная латунь. Для тёплого пола могут быть использованы две разновидности коллекторов. При разнице в длине контуров менее 20–30 метров подойдут обычные латунные с шаровыми кранами. При большем разбросе гидродинамических сопротивлений нужен специализированный коллектор с регуляторами протока на каждом отводе.

Водяной теплый пол в частном доме

Обращаем ваше внимание, что сдвоенный (подача + обратка) коллектор покупать не обязательно. Можно установить качественный смеситель с расходомерами на линию подачи, а на обратку — более дешёвый с вентильными (не шаровыми) кранами. Отдельно стоит обращать внимание, на какой тип труб рассчитан коллекторный узел. Большинство дешёвых изделий подразумевают подключение МП труб, которые для тёплого пола подходят плохо и потому применяются всё реже. Для контуров из полиэтилена лучше потратиться на надёжные и проверенные коллекторы REHAU, для систем на медных трубках — Valtec и APE. Присоединение медных трубок к коллектору рекомендовано через развальцовку и/или резьбовой фитинг, паять напрямую не рекомендуется по причине низкой ремонтопригодности таких соединений.

Узел подготовки температуры

Сама гребёнка отводов — это ещё не весь коллектор. В сборе смесительный узел комплектуется специальной арматурой, обеспечивающей корректировку температуры воды перед подачей в систему. Подмешиваться может как горячая вода, так и холодная, что в корне определяет специфику работы двух типов смешивания.

Водяной теплый пол в частном доме

Простая схема включения тёплого пола. 1 — трёхходовой клапан; 2 — циркуляционный насос; 3 — шаровый вентиль с термометром; 4 — коллектор раздачи с расходомерами; 5 — коллектор обратки с регулировочными вентилями; 6 — контур тёплого пола. Регулировка температуры в контуре осуществляется вручную и сильно зависит от температуры теплоносителя на входе.

Первый тип использует замкнутый цикл циркуляции, подмешивая горячую воду трёхходовым клапаном по мере необходимости. Недостаток системы в том, что при сбоях в работе автоматики или использовании твёрдотопливных котлов может за раз податься большое количество горячей воды, негативно воздействующей на полимеры, а также на напольное покрытие и микроклимат в комнате. Поэтому подкачка горячей воды практикуется преимущественно в системах на медных трубках.

Водяной теплый пол в частном доме

Готовый смесительный узел для тёплого пола. Регулировка температуры и степень смешения теплоносителя выполняется полностью в автоматическом режиме

Для полиэтиленовых контуров предпочтительны более дорогостоящие коллекторы, подмешивающие холодную воду из обратки для снижения поступающей температуры. Сложность таких смесительных узлов обусловлена наличием дополнительного насоса рециркуляции. Регулировка может производиться как настраиваемым двухходовым клапаном, так и электронным термостатом, управляющим оборотами двигателя насоса. Последнее — пример борьбы за точность и снижение инерционности системы, к слову, весьма успешный. Однако такие системы энергозависимы.

Читайте так же:
Какой фильтр установить на проточный водопровод с большим количеством железа?

Брать ли коллектор в сборе — спорный вопрос. Безусловно, наличие гарантии — очевидный плюс, но не всегда получается найти модель с необходимой обвязкой и числом отводов, в таких случаях придётся собирать устройство самому.

Утепление и аккумулирующий слой

Пирог водяного тёплого пола таков: пенополимерный утеплитель, нагревательные трубки и теплоаккумулирующая стяжка в порядке снизу вверх. Толщина и используемые материалы основных слоёв должны выбираться в соответствии с рабочими параметрами системы.

Утеплитель выбирается с учётом планируемой температуры нагрева, а если точнее — разницы температур между тёплым и черновым полом. В основном используют ЭППС или ППУ плиты со стыковочными кромками. Этот материал практически несжимаем при распределённой нагрузке, при этом показатели сопротивления теплопередаче одни из самых высоких. Ориентировочная толщина полимерного утеплителя — 35 мм для разности температур в 30 ºС и далее по 3 мм на каждые 5 ºС.

Водяной теплый пол в частном доме

Способы устройства тёплого пола в частном доме. Предложено три варианта крепления и распределения труб: А — Использование специальных монтажных матов для тёплого пола. В — Монтаж по армирующей сетке с шагом 10&nbs;см с помощью пластиковых стяжек. С — Укладка труб в подготовленные желоба в утеплителе с использованием светоотражающих экранов. Конструктивное исполнение тёплого пола: 1 — бетонное основание чернового пола; 2 — утеплитель; 3 — демпферная лента; 4 — бетонная стяжка; 5 — напольное покрытие; 6 — армирующая сетка.

Помимо защиты трубок от повреждения стяжка регулирует инерционность системы подогрева и сглаживает разность температур между участками пола непосредственно над трубками и между ними. Если котёл работает в циклическом режиме, нагретый бетон будет отдавать тепло, даже если поступления горячей воды временно нет. При случайном перегреве теплоёмкая стяжка обеспечит отвод температуры, исключая повреждение труб. Средняя толщина стяжки — это 1/10–1/15 часть расстояния между соседними трубками. Увеличив толщину, можно избавиться от эффекта тепловой зебры при редкой прокладке трубок. Естественно, расход материалов, а также инерционность и время выхода системы на режим при этом возрастут.

Водяной теплый пол в частном доме

При устройстве тёплых полов по грунту необходимо отсыпать 15–20 см несжимаемый слой из ПГС. Щебень в целях дополнительной теплоизоляции можно заменить керамзитом. По утеплённым каркасным полам тёплый пол можно укладывать сразу поверх гидроизолятора, которым черновой пол укрывается во избежание выхода из стяжки цементного молока. В лучшем случае под трубками устраивается слой тепловой отсечки из ППУ или ЭППС в 20–25 мм. Даже такого тонкого слоя достаточно, чтобы устранить мостики холода, представленные несущей конструкцией пола, а также распределить нагрузку от стяжки.

Нюансы монтажа

Монтаж водяного тёплого пола должен проходить по заранее продуманной схеме. Коллектор требует оборудованного под установку места, это может быть как помещение котельной, так и скрытый в стене отсек. Рациональность установки промежуточных коллекторов зависит от того, обеспечивается ли экономия по сравнению с прокладкой труб от центрального распределительного узла, а также допустим ли такой рост длины наибольшей петли. Подвод трубок к зонам обогрева рекомендуется выполнять по помещениям, не требующих целенаправленного нагрева пола: кладовые, коридоры и иже с ними.

Водяной теплый пол в частном доме

Крепить трубки тёплого пола следует только к специальной монтажной системе. Перфорированная лента или сетка обеспечивают точную регулировку шага установки, надёжную фиксацию на время застывания смеси и необходимые для температурного решения зазоры.

Водяной теплый пол в частном доме

Фиксация монтажной системы к полу выполняется сквозь утеплитель без значительного прижима. Крепить нужно в отверстия, образованные после отгибания лепестков для обжатия трубок. Таким образом, точки крепления располагаются наиболее близко к нагревательным элементам, что исключает их всплытие, смещение или поднятие всей системы при заливке бетонной смеси.

Делаем водяной теплый пол своими руками. Пошаговая инструкция.

Водяной теплый пол является сегодня одной из самых популярных систем отопления. Так же он является по сути самым комфортным вариантом отопления дома. Тепло исходит снизу и подымается вверх. Все так, как завещала нам физика. Поэтому в этом материале разберем пошаговую инструкцию монтажа теплого пола своими руками.

1. Подготовительные работы в частном доме.

Подготовка к монтажу теплых полов желательна еще на этапе строительства дома. Все коммуникации должны быть удобно расположены. Желательно предусмотреть доступность всех узлов и проводки.

На слой грунта, в рамках фундамента, насыпается подушка из песка. Вполне подойдет обычный карьерный песок. Каждые 15 см песок тщательно трамбуется. Это обязательное условие, иначе полы могут просесть. По ходу трамбовки песок увлажняется.

2. Черновой пол.

Неровная стяжка

Для заливки чернового пола можно делать смесь самому, а можно использовать заводской низкомарочный бетон.

На небольшие кучки устанавливаются «маяки» из металлопрофиля. Они позволят залить черновой пол из бетона по уровню.

Постепенно заливается бетон и тщательно разравнивается по уровню металлопрофиля. Для этого можно взять толстую рейку. А можно сделать специальную швабру.

После высыхания стяжки чернового пола нужно убрать все неровности, чтобы гидроизоляция не порвалась. Зачистить.

3. Гидроизоляция.

Если в стенах предусмотрена гидроизоляция, достаточно ее продолжить. Праймер наносится ниже предполагаемого уровня чистового пола.

В качестве паро-гидроизоляции можно использовать толстую пленку, но стеклоизол будет гораздо надежнее.Итак, укладываем стеклоизол внахлест.

Места накладки предварительно смазываются битумной мастикой. Можно использовать валик для прикатки обоев. Растворитель праймера токсичен. Нужно хорошо проветривать помещение в процессе работы и до его полного высыхания. Только потом укладывается стеклоизол с нахлестом в 100 мм.

Стыки запаиваются. Для этого лучше всего подходит газовая горелка.

4. Утеплитель.

Читайте так же:
Ошибки кондиционера Haier: расшифровка кодов ошибок и советы по их устранению

Утеплитель пеноплекс укладывается в два слоя «вразбежку»: первый слой вертикально, второй – горизонтально. Его минимальная толщина 50 мм. Керамзит и минерало-ватные утеплители не подходят для теплого пола, так как впитывают влагу.

Если есть желание уложить подложку из фольги для инфракрасного отражения, то стелить ее желательно под пеноплекс, так как при заливке стяжки бетоном она разрушается.

По контуру комнаты монтируется демпферная лента, чтобы стены и стяжка не потрескались при нагреве. Высота ленты должна быть выше стяжки теплого пола.

Зазоры между листами пеноплекса заполняются клей-пеной для ППС ( она меньше расширяется). Если черновой пол под пеноплексом не везде получился ровным, перепады можно исправить обычным песком.

5. Начало монтажа радиаторов.( Если требуется).

Когда в доме предполагается еще и радиаторное отопление, то можно его монтаж начать на этапе первого слоя пеноплекса.

  • Вывешиваются радиаторы, потом в стенах под них делаются штробы. Для таких работ используется штороборез или болгарка с алмазным диском и перфоратор.
  • Для ремонтопригодности все трубы расположить в 100 мм от стен.
  • Радиаторы крепятся на нейлоновый нагель.
  • Накручиваются муфты. На всех пластиковых деталях лучше предусмотрительно сделать карандашную отметку.
  • Пайка труб. Пользуясь разметкой по месту, получается просто идеально. Двойная отметка ставится для контроля захода трубы и ее поворота. Пластик быстро твердеет, поэтому, отметки позволят выполнить соединение быстро.
  • Для того чтобы стяжка и трубы на штробах не потрескались, все трубы должны быть закрыты теплоизоляцией.
  • Трубы от радиаторов выводятся в котельную. По всем помещениям они проходят в стяжке ( изолируются).

6. Монтаж арматуры и самого пола.

Так как все эти работы ведутся параллельно, то сложно их разделять.

Укладывается второй слой пеноплекса ( можно и не укладывать, если нет риска потери тепла).

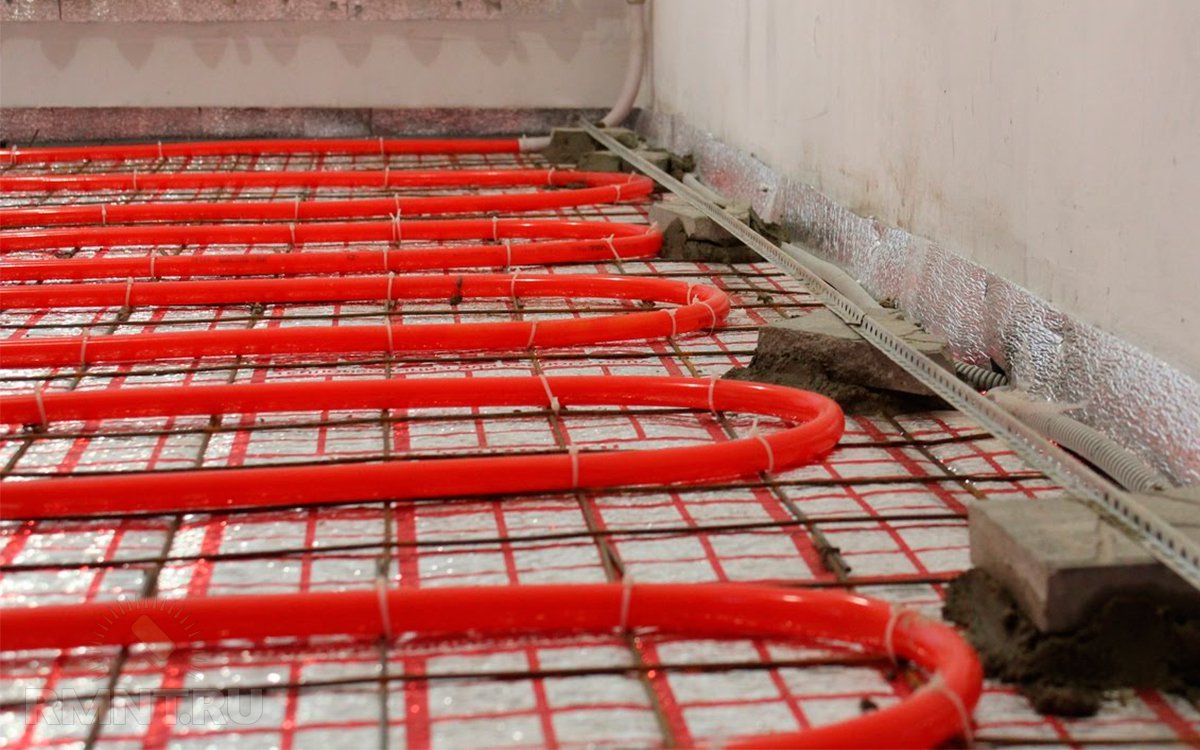

На пеноплекс укладывается арматурная сетка с ячейками 150*150 мм. Толщина прута сетки не менее 5 мм. Между собой сетку можно скрепить изолентой.

Укладка гибких пластиковых труб начинается от коллектора. Трубы крепятся к арматурной сетке пластиковыми хомутами.Можно использовать маты для раскладки труб. Сама укладка идет в виде «улитки» по 60-70 м. На комнату в 24 кв м. получается 4 «улитки». Чтобы вода не грела обратку, используется теплоизоляция. Можно использовать недорогие трубы компайт пекс А 16 мм.

На месте дверного проема, где происходит слияние двух труб одной комнаты и двух труб другой комнаты, делается терморазрыв. Трубы в этом месте покрываются теплоизоляцией. Так делается во всех дверных проемах.

Трубы идущие к коллектору заодно подогревают коридор. Трубы от коллектора покрываются теплоизоляцией, чтобы не нагревать обратку. Все трубы, входящие в коллектор должны быть заизолированы и в самом коллекторе и скреплены хомутами.

Под арматурную сетку подкладываются подставки на расстоянии каждые 60 см. (это 4 клеточки арматуры). Без этих прокладок сетка не будет армировать стяжку.

7. Опрессовка системы.

Прежде чем приступить к заполнению бетоном стяжки нужно обязательно опрессовать систему. Если есть риск замерзания, можно использовать антифриз. Белые трубы дают возможность наблюдать прохождение жидкости. Проверяется каждая комната. Затем воздух с антифризом стравливается в канистру. Закачивается воздух и на манометре устанавливается на сутки давление, например, в 5 Атм.

Если стрелка начала отклоняться, то следует остановиться и качать осторожно, чтобы не сломать манометр. Потеря давления говорит о том, что есть проблемы герметичности. Опрессовкой проверяется радиаторное отопление и водоснабжение.

8. Цементирование пола.

Из кладочной смеси делаются кучки, чтобы разместить на них «маяки» из арматуры. Шаг выбран такой, чтобы три «маяка» располагались не шире провила. Толщина стяжки — 70 мм. (не меньше 50 мм). Все «маяки» располагаются по одному уровню, вдавливая их в смесь до отметки с лучом лазера. Все «маяки» и порожки с терморазрывом установлены в одной плоскости.

Перед заливкой пола в состав добавляется фибра и пластификатор. Предварительно они разводятся в ведре, затем добавляются в пескобетон. Если это автобетономешалка, то можно попросить водителя вылить ведро в состав и перемешать в течении 5 мин.

Заранее сделать из деревянных реек швабру, для растаскивания пескобетона по комнате. При заполнении пространства бетоном нужно быть осторожными и не сбить «маяки». Можно использовать заводской пескобетон М300.

Нужно обязательно разогнать раствор «правилом» до «маяков».

Через 12 часов нужно срезать лишний раствор до «маяков», пока он не схватился. Или придется применить шлифовальную машинку с шурупами на доске.

И обязательно снять «маяки». Так как раствор усядет, а «маяк»-нет.

Штробы от «маяков» заполнить кладочной смесью.

Стяжка сохнет 4 недели. За это время нужно проливать ее водой и закрыть пленкой.

9. Подключение котла.

Котел

Следует заранее продумать, какую площадь планируется отапливать, чтобы выбрать нужную мощность. Чаще используется трехфазный котел на 12 КВ. В проводке используется кабель с жилами 6 кв.мм.

Краны надежнее собирать на паклю с пастой ( можно на фомленту). Если нет радиаторов, а только теплый пол, то узел подмеса можно не покупать.

При опрессовке открыть все клапаны и следить за мономертом, чтобы не перекачать.

С помощью колбочек и клапанов нужно сбалансировать систему, чтобы поток и напор во всех комнатах был одинаковый.

10. Монтаж чистового пола.

В зависимости от назначения помещения предполагается возможность попадания влаги на пол. В таких комнатах пол рекомендуется укладывать кафелем, керамогранитом и т.п.

Под ламинат можно использовать заливной пол. Сушить стяжку полом ( прогревать) нельзя. Рекомендуется сделать грунтовку заливного пола – будет меньше пыли.

Для теплых полов используется специальная подложка и тонкий ламинат в 9 мм.

Эффективность теплых полов можно существенно поднять, утеплив фундамент и отмостку.

голоса
Рейтинг статьи
Ссылка на основную публикацию
